DIMENSION TOOL

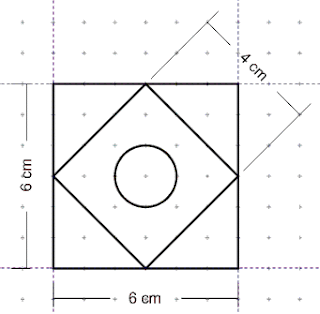

Dimension Tool digunakan untuk membuat garis dimensi atau ukuran dari objek yang telah dibuat. Berikut ini akan dicoba menggambar logo segi empat lalu buat garis dimensi seperti diperlihatkan gambar di bawah :

1. Siapkan guidelines 6x6 cm
2. Buat objek segi empat 6x6 cm guidelines
3. Klik Pen Tool

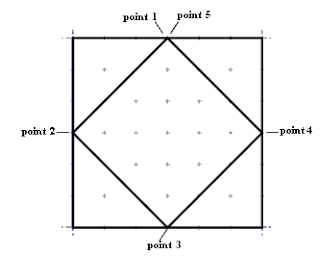

4. Klik pada point 1, 2, 3, 4 untuk buat segi empat
5. Buat objek lingkaran ukuran 2 cm di bagian tengah
6. Tahan Pen Tool, pilih Dimension Tool
7. Pada Property Bar pilih Horizontal Dimension Tool
8. Pilih Dimension Precision:0, Dimension Units: cm
9. Aktifkan Show Units for Dimendsion
10. Klik Tombol Text Position Drop Down
11. Lalu klik pilihan no.2 yaitu teks dimensi di bagian tengah garis
12. Klik point 1 lalu point 2
13. Kemudian drag dan klik point 3. Hasil sbb :
14. Pada Property bar Klik Vertical Dimension Tool
15. Klik point 4 dan point 5 kemudian drag
16. Klik di point 6. Hasil sbb :
17. Pada Property bar klik Slanted Dimension Tool
18. Klik point 7 dan point 8 kemudian drag
16. Klik di point 9. Hasil sbb :
Catatan :

Untuk mengubah tipe font dan ukuran teks dimensi, pilih teks dimensi dengan Pick Tool kemudian atur tipe dan ukuran font yang diinginkan melalui Property Bar.
