04 Desember 2008

DIELEKTRIKUM

Mengenai konstanta dielektrikum (badan isolasi yang memisahkan pelat-pelat kondensator), yang disingkat

Daftar bahan Isolasi dielektrikum :
Akuades --> 80
Bakelit --> 2,5
Ebonit --> 3
Fiber --> 4-5
Gelas --> 3-7
Udara --> 1
Kertas Minyak --> 5
Kertas Biasa --> 2,5
Kertas Parafin --> 3
Kertas Keras --> 2-3
Kondensa --> 40-80
Kerafar --> 80
Mika --> 5-7
Mikalex --> 6-8
Marmer --> 7-9
Porselin --> 5
Shellac --> 3-4
Steatite --> 6

Dengan bantuan daftar konstanta dielektrikum, kita dapat mempermudah pemakaian rumus perhitungan kapasitas kondensator yaitu :

Saat ini ukuran cm sudah tak dipergunakan lagi, sebagai gantinya dipergunakan ukuran pf (pikofarad) dan uF (mikrofarad=mfd), serta nf (nanofarad). Sedangkan ukuran F (farad) tak pernah dipakai karena terlalu besar. Adapun persamaan ukuran tersebut sebagai berikut :

1 cm = 1 / 900.000 mfd

Sedangkan :
1mfd = 1.000 nf
1 nf = 1.000 pf dan 1 farad = 1.000.000 mfd

Diketahui :
( 1 nf = 1.000 pf) dibagi 1.000

Jadi 1 pf = 0,9 cm, untuk mendapat 1 cm persamaan ini dibagi dengan 0,9

0,9/0,9 cm = 1/0,9 pf
1 cm = 10/9 x 1 pf
Jadi 1 cm = 10/9 pf

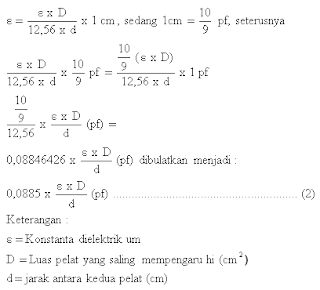

Berhubung ukuran kapasitas kondensator yang memakai cm tidak dipergunakan lagi maka rumusnya :

Berdasarkan perhitungan di di atas rumus tersebut dapat diubah menjadi :

Rumus ini berlaku hanya untuk kondensator yang berpelat dua.
